Сегменты и полуцилиндры из экструзионного пенополистирола

Изделия предназначены для использования в качестве теплоизоляции наружной поверхности газонефтепродуктопроводов диаметром 32 1420 мм подземной прокладки, в том числе в районах с вечномерзлыми грунтами, транспортирующих среду с температурой от минус 50 °С до плюс 75 °С, а также трубопроводов и воздуховодов в зданиях, сооружениях и при наружной прокладке.

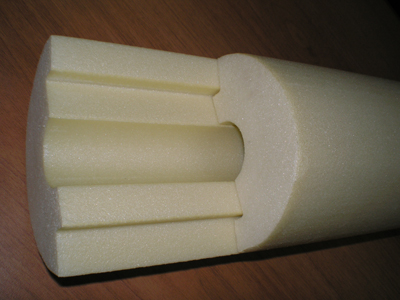

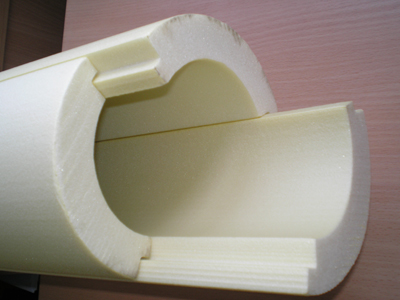

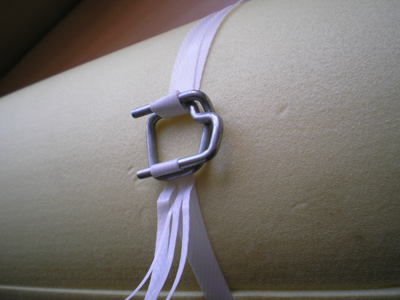

Сборная конструкция для теплоизоляции трубопроводов состоит из набора пенополистирольных полуцилиндров или сегментов, геометрические размеры которых зависят от диаметра трубопровода, скрепленных на трубе стягивающими стальными или полимерными лентами.

Сегменты и полуцилиндры, изготавливаются путем фигурного вырезания нагретой нихромовой проволокой из плит, полученных методом экструзии из полистирола общего назначения.

Технические характеристики материала

Полуцилиндры и сегменты марок 35 и 40 применяются для теплоизоляции трубопроводов, прокладываемых любым способом, кроме бесканального. При бесканальной прокладке в грунте следует использовать изделия марки 45.

Применение трубной теплоизоляции из экструзионного пенополистирола позволяет заменить надземную и полузаглубленную прокладку трубопровода на заглубленную (траншейную), что минимизирует тепловое воздействие трубопровода на вечномерзлые грунты в условиях крайнего Севера. Это позволяет предотвратить растепление грунтов и возможную деформацию трубопровода. Следует отметить, что при этом в два раза сокращается объем земляных работ по созданию песчаной подсыпки, уменьшается срок строительства газопровода и увеличивается его рабочий ресурс.

Трубная теплоизоляция — надежная теплоизоляция водопроводов, водозаборных сооружений, систем канализации и теплотрасс. Благодаря высокой механической прочности материал не требует дополнительной внешней защиты (кожухов) и служит защитой трубопроводов от механических повреждений.

Высокие прочностные характеристики обеспечивают надежную защиту трубопроводов от механических повреждений, в том числе острых скалистых пород. Такая защита позволяет сохранить гидроизоляцию трубопровода и минимизирует воздействие грунта в случае землетрясения.

Теплоизоляция нефтепроводов значительно снижает затраты по их эксплуатации, т.к. сводит к минимуму возможность временного выхода из строя нефтепровода из-за влияния низких температур на нефть (особенно в случаях высокой парафинизации).

Экструзионный пенополистирол — это жесткий материал желтого цвета изготовленый по ТУ 2244-009-55182353-2007 из полистирола общего назначения, который получают путем смешивания гранул полистирола при повышенной температуре и давлении с введением вспенивающего агента и с последующим выдавливанием из экструдера.

Получаемый материал имеет равномерную структуру, состоящую из мелких, полностью закрытых ячеек размером 0,1-0,2 мм. Благодаря этому изделия обладают стабильными теплотехническими и физико-механическими показателями и необычайно высокой прочностью на сжатие, практически совсем не пропускают влагу и поэтому являются долговечными, имеют коэффициент теплопроводности 0,028 Вт/м.К.

Основные свойства теплоизоляционных изделий:

• низкая теплопроводность
• отсутствие водопоглощения
• низкая паропроницаемость
• высокая прочность на сжатие
• стойкость к горению
• не подвержен биологическому разложению
• экологическая чистота
• простота и удобство применения
• долговечность

Полуцилиндры и сегменты марок 35 и 40 применяются для теплоизоляции трубопроводов, прокладываемых любым способом, кроме бесканального. При бесканальной прокладке в грунте следует использовать изделия марки 45.
